2. Полупроводниковый диод. Практическая часть

 В прошлой статье шла речь о принципе работы диода,. В данный момент, давайте закрепим полученную инфу, поглумившись над диодом  на практике. Естественно, паяльник нам пока не нужен, поскольку уже давно существует масса симуляторов электрических цепей, одним из которых мы и воспользуемся. Для наших скромных целей вполне подойдет программа "Electronics Workbench", которую легко найти в просторах интернета. Интерфейс у нее довольно простой и интуитивно понятный. Ну что ж, погнали.

  Прямое включение диода

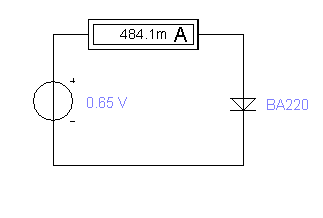

 Выбираем в программе диод, благо их там много, подключаем последовательно с амперметром к источнику напряжения и наблюдаем:
 Помните, в прошлой статье было сказано, что напряжение отпирания кремниевого диода условно равна 0,65 Вольт. Собственно мы и подали на него такое напряжение, ток при этом составил почти 0,5 Ампер. То есть, он свободно течет, и ничего ему не мешает. Давайте теперь возьмем другую модель диода, подав на него такое же внешнее напряжение:
 И мы видим, что в данном случае, величина прямого тока намного меньше, и составляет прибл. 2,2 миллиампер. Этим и подтверждается тот факт, что напряжение отпирания диодов разных моделей ─ неодинакова, но близка к величине в 0,65 Вольт для кремния! С этим разобрались.

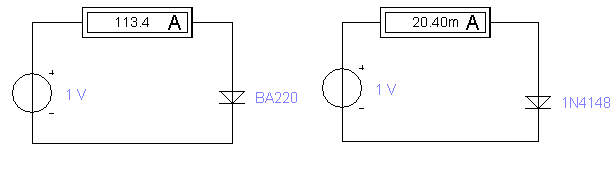

 Пойдем далее, подняв напряжение внешнего источника до 1 Вольта. Что при этом получается:

 Как видно из рисунка, увеличение напряжения всего лишь на 0,35 Вольт привело просто к громаднейшему приросту тока в обоих схемах. А куда ему деваться? Внешнее поле с лихвой компенсирует порог открывания диода, и теперь ток ограничивается лишь омическим сопротивлением материала диода (любой материал имеет какое-то электрическое сопротивление).

 Обратное включение диода

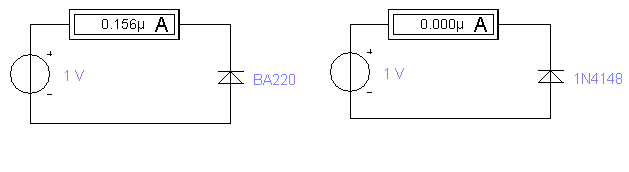

 Соединяем выводы диодов согласно схеме обратного включения в обоих случаях, и получаем такую картину:
 Как видно из рисунка, ток практически ничтожный. Он обусловлен наличием неосновных носителей заряда, как говорилось в предыдущей статье. Попробуем увеличить внешнее напряжение в 10 раз, посмотрим что из этого получится:
 Видно, что ток не изменился. На самом деле это немного не так. Увеличение внешнего напряжения при таком включении будет придавать больше энергии неосновным носителям, из-за чего ток будет нарастать. Но очень, очень незначительно (единицы наноампер). Поэтому, разрабы данной программы просто пренебрегли этой ничтожной величиной в данных моделях диодов.
